Что такое полувертикальная электрическая ось сердца у подростков

Электрическая ось сердца формируется в результате электрической активности миокарда и может иметь различные углы наклона. У подростков ось может быть полувертикальной, что считается нормой и связано с анатомическими особенностями и возрастными изменениями в сердечно-сосудистой системе.

Важно понимать, что полувертикальная ось сама по себе не является патологией, но интерпретацию ЭКГ следует проводить с учетом клинической картины и индивидуальных особенностей пациента. При выявлении изменений необходимо проконсультироваться с кардиологом для исключения возможных заболеваний.

Какие позиции ЭОС существуют в норме и в чем между ними разница?

Массив мышечной ткани левого желудочка (ЛЖ) значительно превышает таковой у правого. В результате электрические процессы, происходящие в ЛЖ, оказывают большее влияние, что и приводит к смещению вектора электрической оси сердца (ЭОС) вправо. Если представить сердце в виде координатной системы, левый желудочек будет находиться в интервале от +40° до +70°, что считается нормой.

Однако индивидуальные особенности строения сердца и телосложение каждого пациента варьируют позицию ЭОС в рамках от 0 0 до 90 0 .

Варианты нормального положения ЭОС

Нормальное расположение ЭОС определяется углом α в диапазоне от 30° до 69°, где высота RII≥RI>RIII, а в III и VL зубцы R и S имеют примерно одинаковую величину. Основание сердечной оси строго перпендикулярно III отведению.

Горизонтальное положение ЭОС – ось совпадает с I стандартным отведением (где RIII > SIII), угол α варьирует от 0 до +30°. Это положение может наблюдаться у гиперстеничных людей или невысоких с широкой грудной клеткой, а также на выдохе, при избыточной массе тела или во время беременности. В таких случаях сердце укладывается на купол диафрагмы.

Полугоризонтальная позиция ЭОС предполагает угол 90° относительно III стандартного отведения (где RIII=SIII), значение угла α составляет +30°.

Вертикальное электрическое положение сердца – направление ЕДС перпендикулярно I отведению (RI=SI), угол α равен +90°. Этот вариант характерен для высоких худощавых людей с узкой грудной клеткой, часто в конце глубокого вдоха, когда сердце располагается между корнями легких.

Полувертикальная электрическая позиция сердца– направление оси параллельно II и нечетко перпендикулярно I отведению (RII>RIII>RI), угол α от +70 0 до +90 0 .

Существование переходных типов ЭОС объясняется тем, что чистые астенические или гиперстенические формы встречаются редко, поэтому более популярны «промежуточные» типы телосложения.

Иногда Возникает ротация по горизонтальной или вертикальной оси (изменение положения верхушки сердца вперед или назад относительно нормального положения).

Горизонтальная ось сердца – это символическая биссектриса, проложенная сквозь его верхушку и основу.

Для продольной оси характерно расположение желудочкового комплекса QRS в торакальных отведениях с фронтально направленными осями. В этом случае необходимо обозначить поворотную зону и оценить структуру QRS в V6.

Виды ориентации сердца во фронтальной плоскости:

1. Нормальное положение – поворотная зона располагается в V3, где зубцы R и S равны по высоте. В V6 комплекс QRS принимает вид qR или qRs.
2. Ротация по часовой стрелке – поворотная зона между V4 и V5, а в V6 комплекс выглядит как RS. Это положение часто наблюдается в сочетании с вертикальным отклонением ЭОС вправо.
3. Ротация против часовой стрелки – поворотная зона смещена в V2. В отведениях V5 и V6 наблюдается углубление Q (не путать с коронарным), а комплекс QRS принимает форму qR. Это может сочетаться с горизонтальным положением ЭОС и уменьшением ее угла.

Ротация сердца по вертикальной оси:

1. Отклонение верхушки вперед – комплекс QRS в I-III отведениях имеет вид qRI, qRII, qRIII.
2. Отклонение верхушки назад – комплекс QRS принимает вид RSI, RSII, RSIII.

Патологические отклонения оси: о чем они говорят и каковы последствия?

Непосредственно данное отклонение не является основанием для постановки диагноза, а лишь указывает на наличие электрических отклонений. Ни один кардиолог не станет утверждать о патологии на основании только ЭОС. Для установления диагноза необходимо дополнить выводы обследования тщательным клиническим опросом и дополнительными диагностическими процедурами.

Электрическая ось сердца может зависеть от множества факторов:

• врожденные аномалии сердца;
• вторичные изменения в анатомии между правыми и левыми частями сердца;
• аномальное расположение органов в грудной клетке (например, декстрокардия или эмфизема после лобэктомии);
• деформация грудной клетки (кифоз, сколиоз, или другие виды искривления);
• нарушения в проводящей системе сердца (особенно блокада пучков Гисса), приводящие к сбоям сердечного ритма;
• различные формы кардиомиопатий;
• долгосрочные проявления гипертонической болезни или ишемической болезни сердца;
• хроническая сердечная недостаточность;
• заболевания органов дыхания с обструкцией (например, ХОБЛ, бронхиальная астма);
• декомпенсированная печеночная недостаточность (асцит, метеоризм).

При каких заболеваниях наблюдаются нарушения?

Отклонение электрической оси сердца влево (левограмма) (угол α от 0 до -30°) может быть вызвано различными факторами:

1. Гипертрофия левой стороны сердца. Угол α пропорционален увеличению массы ЛЖ, и может развиваться при идиопатической кардиомиопатии, гипертензии, больших физнагрузках (т.н. «спортивное сердце»), ИБС, кардиосклерозе.
2. Инфаркт миокарда (если наблюдается некроз задней стенки).
3. Проблемы с внутрисердечной проводимостью, наиболее распространены блокада левой ножки или передне-верхней ветви пучка Гисса.
4. Желудочковая тахикардия.
5. Патологии клапанов сердца.
6. Миокардит.

Выделяют также резкое отклонение ЭОС влево, когда угол α >-30 0 .

Правое отклонение электрической оси сердца (правограмма) (угол α > +90°) может быть рассчитываться в следующих случаях:

1. Нарушения в проведении нервного импульса в пучках Гисса.
2. Стеноз легочного ствола (когда повышается давление в правом желудочке).
3. ИБС.
4. Инфаркт миокарда в правых отделениях.
5. Состояния на фоне заболеваний органов дыхания, приводящие к образованию «легочного сердца» (при этом ЛЖ функционирует недостаточно, что вызывает перегрузку правого желудочка).
6. Тромбоэмболия мелких ветвей легочной артерии (что приводит к нарушению газообмена в легких и перегрузке правого желудочка).
7. Стеноз митрального клапана после ревматической лихорадки, когда сращивание створок препятствует нормальному оттоку крови из левого предсердия, вследствие чего развивается легочная гипертензия и наступает перегрузка правого желудочка.

Резкое правое отклонение ЭОС может быть выражено углом α = +120°.

Стоит помнить, что ни одно с вышеперечисленных заболеваний не может быть диагностировано на основании исключительно положения ЭОС. Этот параметр – только вспомогательный критерий при выявлении любого патологического процесса.

Когда положение ЭОС может говорить о заболеваниях сердца?

Само по себе положение ЭОС не является диагнозом. Однако существует ряд заболеваний, при которых наблюдается смещение оси сердца. К значительным изменениям положения ЭОС приводят:

1. Ишемическая болезнь сердца.
2. Различные кардиомиопатии (в особенности дилатационная кардиомиопатия).
3. Хроническая сердечная недостаточность.
4. Врожденные аномалии структуры сердца.

Отклонения ЭОС влево

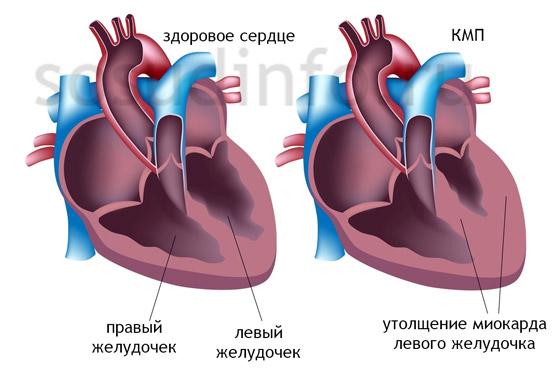

Например, отклонение электрической оси сердца влево может свидетельствовать о гипертрофии левого желудочка (ГЛЖ), что означает увеличение его размеров. ГЛЖ сам по себе не является отдельным заболеванием, но может указывать на перенапряжение левого желудочка. Это состояние часто возникает при длительной артериальной гипертензии, поскольку оно связано с высоким сопротивлением сосудов током крови. Это заставляет левый желудочек работать с большими силами, что приводит к увеличению мышечной массы и гипертрофии. Ишемическая болезнь, хроническая сердечная недостаточность и кардиомиопатии могут также способствовать гипертрофии левого желудочка.

Гипертрофические изменения в миокарде левого желудочка являются наиболее распространенной причиной отклонения ЭОС влево.

Кроме того, ГЛЖ может развиваться при заболеваниях клапанного аппарата левого желудочка. Например, стеноз аорты затрудняет выброс крови из левого желудочка, а недостаточность аортального клапана приводит к тому, что часть крови возвращается в левый желудочек, перегружая его.

Эти пороки могут быть как врождёнными, так и приобретёнными. Наиболее часто приобретённые пороки сердца являются следствием перенесённой ревматической лихорадки. Гипертрофия левого желудочка обнаруживается у профессиональных спортсменов. В этом случае необходима консультация спортивного врача высокой квалификации для решения вопроса о возможности продолжения занятий спортом.

Также отклонение электрической оси сердца влево может быть связано с нарушениями внутрижелудочковой проводимости или различными блокадами сердца. Отклонение электрической оси влево в сочетании с другими ЭКГ-признаками может указывать на блокаду передней ветви левой ножки пучка Гиса.

Отклонения ЭОС вправо

Смещение электрической оси сердца вправо может указывать на гипертрофию правого желудочка (ГПЖ). Правый желудочек отправляет кровь в легкие для обогащения кислородом. Хронические заболевания органов дыхания с легочной гипертензией, такие как бронхиальная астма или хроническая обструктивная болезнь легких, могут привести к гипертрофии.

К гипертрофии правого желудочка приводят стеноз легочной артерии и недостаточность трикуспидального клапана. Так же как и в случае с левым желудочком, ГПЖ вызывается ишемической болезнью сердца, хронической сердечной недостаточностью и кардиомиопатиями. Отклонение ЭОС вправо возникает при полной блокаде задней ветви левой ножки пучка Гиса.

Что делать, если на кардиограмме нашли смещение ЭОС?

Ни один из перечисленных диагнозов не может быть поставлен только на основании смещения электрической оси сердца. Положение оси является вспомогательным показателем в диагностике каких-либо заболеваний. При отклонении оси за пределы нормальных значений (от 0 до +90 градусов) требуется консультация кардиолога и проведение дополнительных исследований.

Тем не менее, основной причиной смещения электрической оси является гипертрофия миокарда. Диагноз гипертрофии того или иного отдела сердца может быть установлен на основании результатов УЗИ. Любое заболевание, вызывающее изменение положения оси сердца, сопровождается рядом клинических признаков и требует дальнейшего обследования. Особое внимание следует обратить на случаи, когда при прежнем нормальном положении электрической оси происходит резкое отклонение на ЭКГ, так как это может свидетельствовать о возникновении блокады.

Само по себе смещение электрической оси сердца не нуждается в лечении,относится к электрокардиологическим признакам и требует, в первую очередь, выяснения причины возникновения. Определить необходимость лечения сможет только врач-кардиолог.

Дополнительная диагностика

Для определения причин отклонения электрической оси сердца проводится детальный анализ ЭКГ. Возможны следующие исследования:

1. ЭхоКГ (УЗИ сердца) — для выявления возможных пороков сердца.
2. Стресс-ЭхоКГ — УЗИ сердца с нагрузкой для диагностики исхемии.
3. Ангиография коронарных сосудов — исследование для выявления тромбов и атеросклеротических бляшек.
4. Холтеровское мониторирование — запись ЭКГ с использованием портативного устройства в течение суток.

После комплексного обследования назначается соответствующая терапия.

Лечение

Сама по себе электрическая ось сердца, отклоненная влево, не требует специального лечения, так как это всего лишь симптом другого заболевания.

Все меры направляют на устранение основного заболевания, которое проявляется смещением ЭОС.

Лечение гипертрофии левого желудочка зависит от причины её возникновения.

Лечение блокады передней ветви левой ножки пучка Гиса – установка кардиостимулятора. Если возникла вследствие инфаркта – хирургическое восстановление кровообращения в коронарных сосудах.

Электрическая ось сердца нормализуется только при восстановлении размеров левого желудочка до нормальных значений или при восстановлении проведения импульсов по левому желудочку.

Ритм синусовый и вертикальное положение ЭОС

В сердце находятся специализированные клетки, отвечающие за создание импульса с определенной частотой в минуту. Они располагаются в атриовентрикулярном и синусовом узлах, а В волокнах Пуркинье, которые входят в состав желудочков. На ЭКГ синусовый ритм при вертикальной электрической оси сердца указывает на то, что синусовый узел контролирует генерацию импульса (нормальное значение — 50).

Если значение другое, то импульс генерируется иным узлом, выдающим другие цифры. Здоровый сердечный синусовый ритм в норме регулярный, ЧСС разная, зависит от возраста. Частота ритма у новорожденных может колебаться от 60 до 150 за минуту. Частота ритма с взрослением замедляется и приближается к 6-7 годам ко взрослым значениям. У здорового взрослого человека этот показатель от 60 до 80 за минуту.

Вертикальная ЭОС у ребенка

У новорожденных и грудничков наблюдается выраженное правое отклонение оси на ЭКГ, но к году у большинства детей электрическая ось становится вертикальной. Это физиологически объясняется доминированием правых отделов сердца по электрической активности и массе, а Возможностью изменения положения сердца в пространстве. У многих малышей к двум годам ось остается вертикальной, а у 30% она нормализуется.

В дошкольном и школьном возрасте чаще наблюдается нормальная ось, вертикальная может встречаться чаще, тогда как горизонтальная — реже.

Опыт других людей

Анна, 17 лет, Москва: «На форуме обсуждали, что электрическая ось сердца у подростков может немного отличаться от стандартных показателей. Я проходила обследование, и врач сказал, что у меня полувертикальное положение оси. Это звучало страшно, но на форуме я нашла много людей с похожими ситуациями, и это меня успокоило. Все говорили, что чаще всего это ничего страшного, и стоит просто следить за своим здоровьем.»

Игорь, 15 лет, Санкт-Петербург: «Когда первую раз слышал про электрическую ось сердца, был в шоке. Не знал, как к этому относиться. На одном из форумов наткнулся на тему ‘полувертикальная ось’ и прочитал, что это может быть нормой для подростков. Много информации, люди делились своим опытом и помогли развеять страхи. Я успокоился, но все равно решил пройти обследование.”

Елена, 16 лет, Новосибирск: «Я часто читаю форумы о здоровье и наткнулась на тему электрической оси сердца. У меня тоже обнаружили полувертикальное положение, и на форуме многие говорили, что это не обязательно проблема, особенно в подростковом возрасте. Некоторые делились историями о том, как их лечили, другие — как у них всё прошло без осложнений. Это меня поддерживало и поднимало настроение в сложные времена.»

Вопросы по теме

Каковы причины изменений электрической оси сердца у подростков?

Изменения электрической оси сердца у подростков могут быть обусловлены различными факторами. Во-первых, это может быть связано с анатомическими особенностями, характерными для данного возраста, такими как рост и развитие сердца. Во-вторых, напряжение, вызванное стрессом, неправильным питанием или физической активностью, также может сыграть свою роль. Кроме того, определенные заболевания, например, миокардит или пороки сердца, способны влиять на электрическую активность сердца. Важно, чтобы подростки с подобными изменениями проходили регулярные обследования.

Как узнать, является ли полувертикальная ось сердца нормой для подростка?

Для определения нормальности полувертикальной оси сердца у подростка необходимо обратиться к кардиологу. Специалист проведет электрокардиограмму (ЭКГ) и оценит полученные данные в контексте возраста и роста пациента. Каждому возрастному этапу свойственны свои нормы, поэтому важно учитывать индивидуальные особенности. Не стоит спешить с выводами, так как иногда изменения могут носить временный характер и не вызывать беспокойства.

Что делать, если у подростка была выявлена полувертикальная ось сердца?

Если у подростка была диагностирована полувертикальная ось сердца, необходимо проконсультироваться с врачом, который сможет объяснить, что это означает в конкретной ситуации. В большинстве случаев, такое состояние не требует лечения, однако стоит следить за общим состоянием здоровья подростка, включая уровень физической активности и наличие симптомов. Регулярные медицинские осмотры помогут отслеживать изменения и при необходимости корректировать образ жизни или назначать дополнительные обследования.
